HS Rörsystem SN12

HS-Marklagda Avloppsrör System från DN110 - 800 / 12 kN/m²

Detaljer

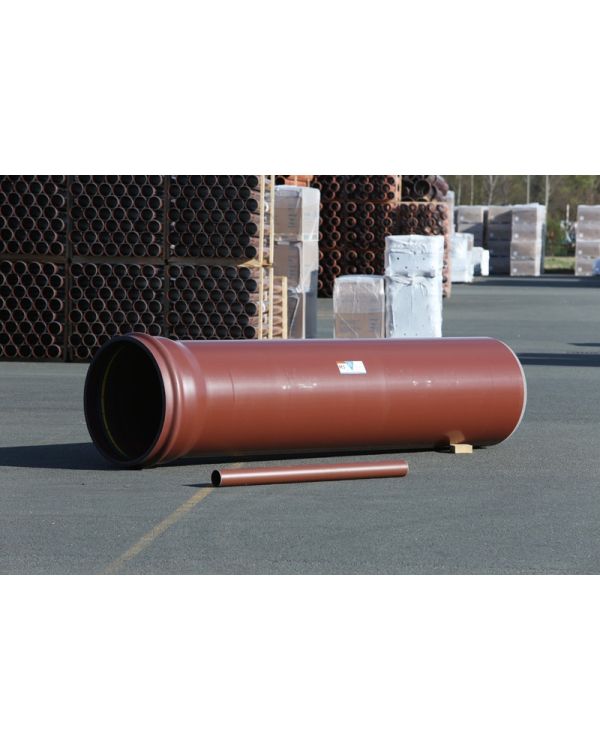

HS-Marklagda avloppsrörssystem erbjuder användaren ett komplett system med utmärkta tekniska egenskaper och finns i storlekarna DN/YD 110 till DN/YD 800. Rören är lämpade för både dag- och spillvatten. Rör med diametrarna DN/YD 110–315 tillverkas som rör med släta ändar och fasade spetsar. Tack vare den speciella utformningen av ändarna uppnås en jämn och slät vattengång. Rör med en nominell diameter på DN/YD 400 och 500 är enkelmuffade och levereras med en fast insatt FE-Packning, rör med en nominell diameter på DN/YD 630 till 800 är enkelmuffade och levereras med en fast integrerad **CI-packning. Rörsystemet kan användas för djup från 0,5m till 6 m med tung trafik på upp till 60,0 ton.

SN12 / SDR34:
De gjutna delarna med en fast monterad FE-packning tål tunga belastningar och kan användas med djup från 0,5 m och ned till 6 m för trafikbelastningar på max HA 20. Den uppmätta ringstyvheten uppgår till ≥ 12 kN/m². Alla gjutna delar (SDR 34) är konstruerade så att de inte bildar några nivåskillnader inuti röret. Rören finns i längder på 1,5 m, 3 m och 5 m.

Invändig rörbeteckning:
Detta är unikt: HS rören är märkta på insidan. Den permanenta gravyren (präglingen) gör det möjligt att avläsa viktiga rörrelaterade data som tillverkare, nominell bredd, ringstyvhet och produktionsdatum även år senare med hjälp av en rörkamera. Detta utan att man behöver gräva upp rören.

DN	Utformning (ände)	Väggtjocklek	Längder (m)	Försegling
110	Spets/Muff	3,6 mm	0,14 / 0,5 / 1,5 / 3,0	FE*
160	Spets/Muff	5,5 mm	0,18 / 0,5 / 1,5 / 3,0 / 5,0	FE*
200	Spets/Muff	6,6 mm	0,22 / 0,5 / 1,5 / 3,0 / 5,0	FE*
250	Spets/Muff	8,2 mm	0,5 / 1,5 / 3,0 / 5,0	FE*
315	Spets/Muff	10,0 mm	0,5 / 3,0	FE*
400	Spets/Spets	12,6 mm	0,5 / 3,0	FE
500	Spets/Spets	16,5 mm	0,5 / 3,0	FE
630	Spets/Spets	22,0 mm	3,0	CI
800	Spets/Spets	25,0 mm	3,0	CI

*Tätas med kopplingar

*FE®-ringstätningssystem, Alla delar och rör i HS®-avloppsrörsystemet. Från DN110-DN500 är rören försedda med en oljebeständig röd och svart tvådelad packning. FE®-packningen tål hög belastning och är fäst fast vid muffändan så att den inte kan glömmas bort eller tvingas ur plats när rörets muffände sätts in. från DN110-DN315 har rören 2 slät ändar, medans DN400-DN500 är försedda med enkel muff.

** CI®-ringstätningssystem, från DN 630 till DN 800 är rör och kopplingar utrustade med ett säkert integrerat CI®-ringstätningssystem vilket tål höga belastningar.

Storlekar	DN110-800
SN Klass	≥ 12 kN/m² enligt ISO 9969
SDR Klass	SDR34
Längder	0.5 / 1.5 / 3.0 / 5.0 m (beroende på dimension)
Tätningssystem	FE^®-tätning (från DN110 till DN500) CI^®-tätning (från DN630 till DN800, ordentligt insatt)

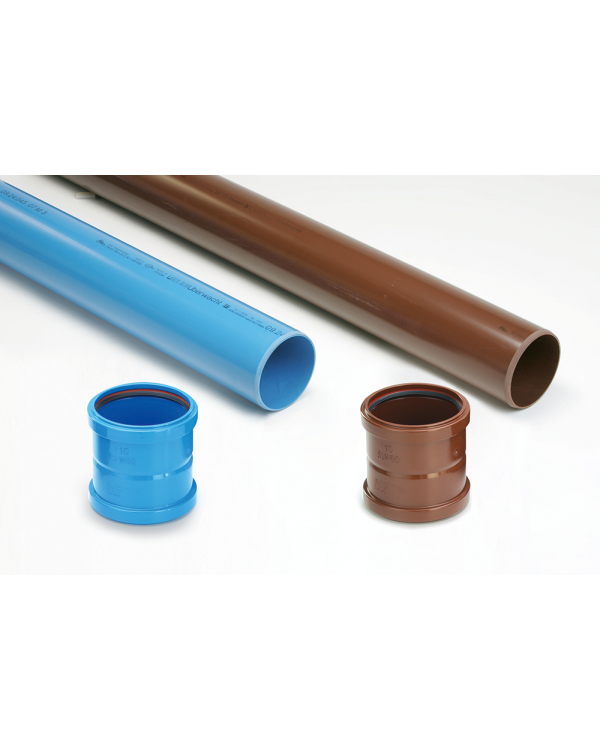

Färg	RAL 8011 (brun) RAL 5015 (blå)
Material	PVC-U (helt fritt från stabilisatorer såsom bly etc. Är helt Återvinningsbar)
Godkännande/Standard	DIBt approval Z.-42.1-309 Ü-MPA NRW
Installationsriktlinjer	DN/OD 110 -250, EN 1610 och enligt tillverkarens installationsanvisningar DN/OD 315 - 800, EN 1610
Fördelar	Lämplig för tung trafik Färgkodning för avloppsvatten (brunt) och regnvatten (blått) Testtryck testat upp till 2,5 bar Hög kemisk beständighet pH 2-12 Kan installeras vid temperaturer ned till -10 °C Hög friktion vilket gynnar genomflödet Slät utvändig yta, lätt att packa vid återfyllning Hög SN-grad, dock lättare att hantera viktmässigt och installationsmässigt gentemot te,x betongrör Dokumenterad livslängd på minst 100 år enl flera ackrediterings bolag tex DiBt bl,a Tillverkas i PVC-U, vilket är helt fritt från stabilisatorer såsom bly etc. är helt återvinningsbart.

Mer information

Mer information
Art Nr	HS Rörsystem SN12
Tillgänglighet	*BESTÄLLNINGSVARA
