HS Rörsystem SN16

HS-Marklagda avloppsrörsystem från DN110 - 800 / 16 kN/m²

Detaljer

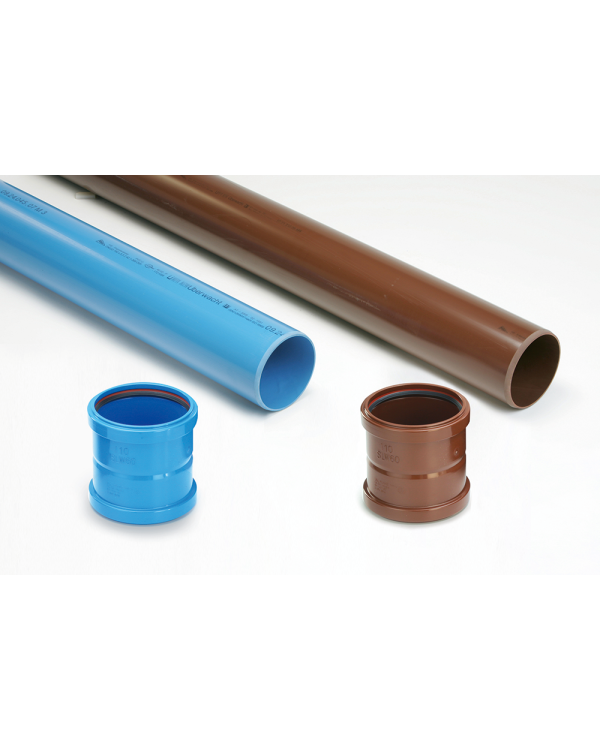

Extraförstärkta avloppsrör som finns i storlekarna DN 110 till DN 800. Rören är lämpade för både dag- och spillvatten. Rördimensionerna DN 110– DN 315 tillverkas som släta rör utan muff. Det gör det enkelt att koppla ihop rördelarna med separata dubbelmuffar och ger en stalpfri vattengång. Rördimensionerna DN 400 och DN 500 är försedda med muff i ena änden och levereras med en fast insatt FE-packning*. Rördimensionerna DN 630 till DN 800 är försedda med muff och levereras med en fast integrerad **CI-packning. Finns endast i SN12.

SN16 / SDR34
De formgjutna delarna med en tillhörande FE-packning kan användas på djup från 0,5 m ned till 6 m och är designade för tung trafiklast enligt SLW 60/max HA20. Den uppmätta ringstyvheten uppgår till ≥ 16 kN/m². Alla formgjutna delar (SDR 34) är konstruerade så att de inte bildar några nivåskillnader inuti röret. Rören finns i längderna 1,5 m, 3 m och 5 m.

Systemet är lämpligt för installationsdjup från 0,5 till 6,0 m under tungt trafikerade områden upp till 60,0 t.

Fördelarna med HS Standard:

Lämplig för hög punktbelastning
Färgseparation för spillvatten (brunt) och dagvatten (blått)
Rör och rördelar med väggförstärkning (SDR 34)
Rotskyddande röranslutning
Resistent pH-intervall 2-12
Testtryck upp till 2,5 bar
Hög kemisk resistens
Kan läggas ner till -10° C
Genomsnittlig livslängd 50–80 (100) år (LAWA)

Invändig rörbeteckning:
Detta är unikt: HS rören är märkta på insidan. Den permanenta gravyren (präglingen) gör det möjligt att avläsa viktiga rörrelaterade data som tillverkare, nominell bredd, ringstyvhet och produktionsdatum även år senare med hjälp av en rörkamera. Detta utan att man behöver gräva upp rören.

DN	Utformning (ände)	Väggtjocklek	Längder (m)	Försegling
160	Spets/Spets	6,0 mm	3,0	FE*
200	Spets/Spets	7,5 mm	3,0	FE*
250	Spets/Spets	9,3 mm	3,0	FE*
315	Spets/Spets	11,7 mm	3,0	FE*

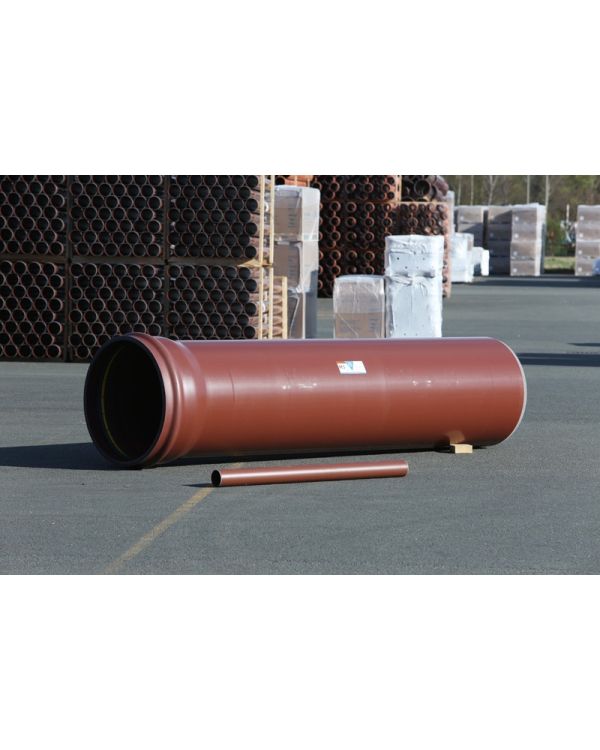

400	Spets/Muff	14,9 mm	3,0	FE
500	Spets/Muff	18,6 mm	3,0	FE
630	Spets/Muff	22,0 mm	3,0	CI

*Tätas med kopplingar

*FE-ringstätningssystem, Alla delar och rör i HS-avloppsrörsystemet. Från DN160-DN500 är rören försedda med en oljebeständig röd och svart tvådelad packning. FE-packningen tål hög belastning och är fäst fast vid muffändan så att den inte kan glömmas bort eller tvingas ur plats när rörets muffände sätts in. från DN110-DN315 har rören 2 slät ändar, medans DN400-DN500 är försedda med enkel muff.

** CI-ringstätningssystem, från DN 630 SN16 är rör och kopplingar utrustade med ett säkert integrerat CI-ringstätningssystem vilket tål höga belastningar

Storlekar	DN160 - 630
SN Klass	≥ 16 kN/m² enligt ISO 9969
SDR Klass	SDR34
Längder	3,0 m
Tätningssystem	FE^®-tätning (från DN110 till DN500) CI^®-tätning (från DN630 till DN800, ordentligt insatt)
Färg	RAL 8011 (brun) RAL 5015 (blå)
Material	PVC-U (helt fri från stabilisatorer såsom bly etc och är helt återvinningsbar)
Godkännande/Standard	DIBt approval Z.-42.1-309 Ü-MPA NRW
Installationsriktlinjer	DN/OD 110 -250, EN 1610 och enligt tillverkarens installationsanvisningar DN/OD 315 - 800, EN 1610
Fördelar	Lämplig för tung trafik och minimala anläggningsdjup Färgkodning för avloppsvatten (brunt) och regnvatten (blått) Testtryck testat upp till 2,5 bar Hög kemisk beständighet pH 2-12 Kan installeras vid temperaturer ned till -10 °C Genomsnittlig livslängd 50–80 (100) år (LAWA) Hög friktion vilket gynnar genomflödet Slät utvändig yta, lätt att packa vid återfyllning Hög SN-grad, dock lättare att hantera viktmässigt och installationsmässigt gentemot te,x betongrör. Tillverkas i PVC-U, vilket är helt fritt från stabilisatorer såsom bly etc. är helt återvinningsbart.

Mer information

Mer information
Product Name	HS Rörsystem SN16
Art Nr	HS Rörsystem SN16
Tillgänglighet	*BESTÄLLNINGSVARA
